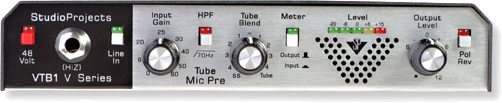

Le nouveau Studio Projects™ VTB-1 est le meilleur préamplificateur micro à prix d’entrée de gamme. Équipé d’un véritable circuit de Classe A/B, le VTB-1 est de conception 100 % discrète.

Il dispose d’une fonction unique “Tube Blend” vous permettant de régler le taux du signal appliqué au circuit de la lampe 12AX7. Vous pouvez doser précisément le taux de son “lampe” que vous souhaitez donner au signal. Le VTB-1 offre également de nombreuses fonctions qui ne sont pas présentes sur les préamplificateurs de cette gamme de prix.

Le VTB-1 vous permet de passer d’un son cristallin à transistors et amplificateurs opérationnels à un son saturé par la lampe (avec réglage progressif). Vous pouvez même obtenir une forte distorsion à lampe pour vos guitares, basses, etc. Le VTB-1 est le Must comme préamplificateur pour vos tous micros !


Caractéristiques
• Alimentation fantôme 48 Volts
• Inverseur de phase
• Réglage de gain d’entrée variable avec potentiomètre cranté
• Entrée boîte de direct en Jack 6,35 mm en face avant
• Filtre passe-haut
• Circuits discrets Solid State de Classe A/B
• Insertion en Jack stéréo
• Sélecteur Micro/Ligne
• Réglage variable du son lampe par potentiomètre cranté
• Sélection de l’affichage du niveau d’entrée ou de sortie
• Impédance commutable 50/200 Ohms
• Afficheur de niveau à 5 Leds
• Entrée micro XLR symétrique
• Sorties symétriques en XLR et Jack stéréo 6,35 mm
• Alimentation secteur externe pour un bruit de fond minimal
• Réglage de gain de sortie par potentiomètre cranté


Applications
• Superbe préamplificateur pour micros chant offrant une sonorité chaude et transparente
• Excellent comme boîtier de direct à lampe
• Excellent en production, Broadcast et en travail sur les voix
• Parfait pour les Home-Studios et les studios de projets professionnels
• Préamplificateur micro de haute qualité adapté aux chants et voix de tous les styles


Spécifications
Gain maximum :
Entre entrée Mic et sortie Bal Out : 72 dB (gain de préampli 60 dB, gain de sortie 12 dB)
Entre entrée Line et sortie Bal Out : 42 dB (gain de préampli 30 dB, gain de sortie 12 dB)
Distorsion/bruit (DHT + bruit) :
-20 dBu entrée Mic ; 0 dBu entrée ligne
Mesures effectuées à +15 dBu en sortie
Entre entrée Mic ou Line et les sorties Bal ou Line : <0,0015 % (réglage de Blend au minimum)
Bruit équivalent rapporté en entrée Mic : -128 dBu (source de 150 Ohms source, gain de 60 dB)
Réponse en fréquence (20-20 kHz, référence à 1 kHz) :
-20 dBu en entrée, +15 dBu en sortie
Entre entrée Mic et sortie Bal : +0 /-0.,5 dB
0 dBu en entrée, +15 dBu en sortie
Entre entrée Line et sortie Bal Out : +0 /-0,5 dB
Réponse en phase (20-20 kHz, sur les deux entrées) : <+/- 15 degrés
Impédance d’entrée :
Entrée Mic (sélecteur en position 200 Ohms) : 2000 Ohms
Entrée Mic (sélecteur en position 50 Ohms) : 300 Ohms
Entrée Line (Jack stéréo de face arrière) : 1,5 MOhms
Impédance de sortie :
Sortie XLR symétrique mâle : 100 Ohms (50 Ohms par phase)
Sortie Line Jack stéréo : 300 Ohms (symétrie d’impédance)
Jack stéréo d’insertion : Niveau nominal d’environ 0 dBu
Situé entre l’étage préamplificateur Solid State et l’étage de sortie/lampe
Pointe = Départ : impédance de sortie de 50 Ohms
Bague = Retour : impédance d’entrée de 7,5 kOhms


TOPOLOGIE DES CIRCUITS

Préamplificateur micro :
Discret, alimenté par la source, étage d’entrée symétrique par transistors parallèles alimentant un circuit de conversion symétrique/asymétrique à amplificateur opérationnel bipolaire. Conception à double contre-réaction pour une faible distorsion. Circuit à deux étages améliorant les performances ; l’étage à transistors offre un gain maximal total de 45 dB gain, le deuxième étage permet d’obtenir un gain de 15 dB.
Entrée Line :
Amplificateur opérationnel à effet de champ (FET) à haute impédance supprimant toute charge du micro lorsque vous l’utilisez comme préamplificateur de guitare ou de basse. Le deuxième étage offre un gain réglable de 10 dB à 30 dB, la constance de la haute impédance est conservée.
Filtre passe-haut : à 75 Hz pour la suppression des bruits basse fréquence indésirables (bruits de vent, bruits de scène, etc.). Filtre 3-pôles à -18 dB/oct).
Fonction Tube Blend :
Le mélange variable vous permet de passer du trajet du signal 100 % Solid-state à une préamplification entièrement à lampe. Vous pouvez ainsi doser exactement le taux de son à lampe que vous souhaitez ajouter au signal d’entrée sans avoir à modifier un réglage compliqué de saturation de la lampe. Ceci vous permet également de n’utiliser que les étages de préamplification Solid-state pour obtenir un son exempt de toute distorsion ou coloration sonore si vous le souhaitez.

Étage à lampe

Tube 12AX7 avec alimentation par tension continue du filament pour un bruit de fond et un ronflement minimum. La première moitié de la lampe est utilisée en étage amplificateur à gain élevé, la deuxième moitié est utilisée en étage suivi du signal de cathode pour minimiser la charge du premier étage. L’alimentation basse tension de plaque permet de sous-charger le tube et d’améliorer la qualité sonore.

Étage de sortie:
Bipolaire, faible bruit, à amplificateur opérationnel à fort débit en courant pour des performances exceptionnelles. Le premier étage est utilisé pour fournir un gain supplémentaire de 6 dB et alimente le Jack de sortie Line out et la broche 2 de la sortie symétrique. Le deuxième étage permet l’inversion de la phase du signal et alimente la broche 3 de la sortie symétrique (avec un gain supplémentaire de 6 dB).

Pour obtenir le meilleur son à lampe :

La lampe offre les meilleures performances lorsque le niveau du signal est optimal. Pour cela, utilisez l’afficheur de niveau intégré pour régler les niveaux internes. Placez le sélecteur Meter sur INPUT, pour afficher le niveau du signal dans le circuit préamplificateur, juste en amont de l’étage à lampe. Réglez le potentiomètre GAIN pour obtenir une lecture du niveau comprise entre 0 et +8. Réglez le potentiomètre OUTPUT sur "0" et tournez le potentiomètre BLEND vers la droite jusqu’à obtenir le son souhaité. Selon le signal source utilisé, vous devrez régler plus ou moins le potentiomètre BLEND. Si le niveau de sortie est trop élevé ou trop faible, utilisez le potentiomètre de niveau de sortie OUTPUT pour compenser. Ceci ne modifie pas la texture sonore du signal, mais uniquement son niveau de sortie.
