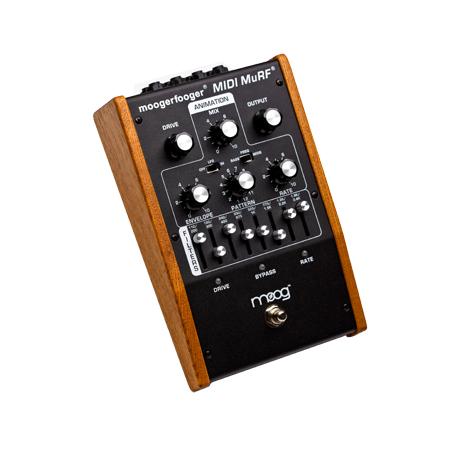

Le coeur du MIDI MuRF est une banque de huit filtres passe-bande résonnants accordés à des fréquences fixes. Le module d'animation est un séquenceur de 24 patterns déclenchant des enveloppes de volume pour les huit filtres. Le Switch Freq fait basculer entre deux banque de patterns; 12 graves et 12 milieux de gamme.

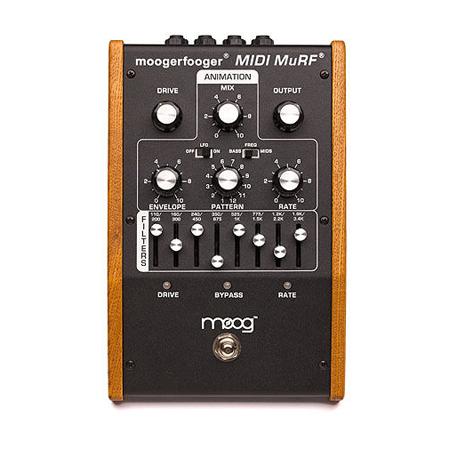

Panneau avant

- PATTERN, switch rotatif : permet de sélectionner l'un des 12 patterns d'animation dans chaque banque.

- FREQ, interrupteur à glissière : permet de choisir entre les banques de pattern BASS ou MIDS.

- LFO, interrupteur à glissière : applique la modulation LFO aux patterns

- TAUX, contrôle rotatif : fixe le taux du pattern. Permet de régler la valeur du "Clock Divider" lorsque le MuRF est synchronisé au MIDI Time Clock.

- ENVELOPPE, contrôle rotatif : définit l'enveloppe des patterns.

- DRIVE, contrôle rotatif : ajuste le gain du circuit d'entrée audio.

- OUTPUT, contrôle rotatif : ajuste le niveau de sortie lorsque l'effet est actif. Utilisé pour équilibrer le signal filtré avec le signal en bypass.

- MIX, contrôle rotatif : définit la proportion de signal qui apparaît à la sortie.

- FILTERS, contrôles à glissière : contrôle les gains des bandes de fréquences suivantes (déterminée par le switch FREQ) : BASS -110 Hz, 160 Hz, 240 Hz, 350 Hz, 525 Hz, 775 Hz, 1.2kHz, 1.8kHz. MIDS - 200 Hz, 300 Hz, 450 Hz, 675 Hz, 1 kHz, 1.5 kHz, 2.2 kHz, 3.4kHz

- DRIVE LED : LED de trois couleurs qui indique le niveau du signal d'entrée. Le vert indique un signal de faible niveau, le jaune indique un niveau de signal optimal et le rouge indique une saturation.

- BYPASS LED : LED de trois couleurs qui indique le statut de l'effet. Le rouge indique un bypass, le vert représente la sonorisation Mid et le orange la sonorisation Bass.

- RATE LED : indique la vitesse de défilement des patterns.
